Cableado de contadores de pulsos
Cómo conectar el contador de agua al dispositivo de telemetría.
Esquema de conexión
Los contadores de pulsos Efento admiten hasta tres canales independientes. La configuración del cableado varía según el número de canales que se utilicen.

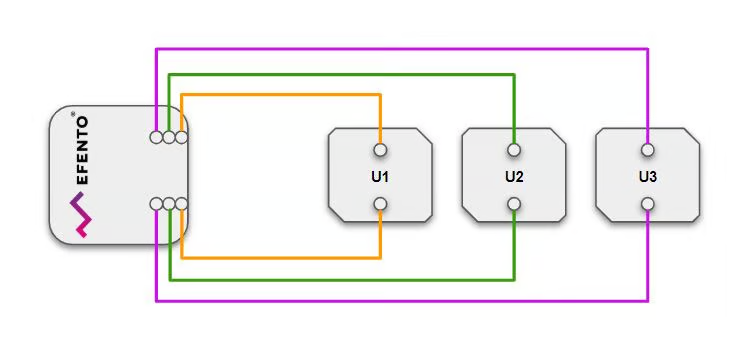

Pines CH y GND
Los contadores de pulsos admiten dispositivos que generan pulsos de contacto seco (SO). Conecta el dispositivo que genera los pulsos al contador Efento usando los pines CH y GND (en los contadores multicanal: CH1–GND, CH2–GND y CH3–GND).
Seguridad eléctrica
La instalación y las conexiones eléctricas deben realizarlas exclusivamente electricistas cualificados y formados, de acuerdo con la normativa eléctrica y las normas de seguridad aplicables.
Para evitar descargas eléctricas:
- Corta todas las fuentes de alimentación y apaga los equipos antes de hacer las conexiones.
- Conecta todos los cables a los dispositivos con la alimentación cortada.
- Vuelve a dar tensión solo cuando las conexiones estén terminadas.
Lee y sigue siempre el manual del contador eléctrico que se vaya a conectar al contador de pulsos Efento.

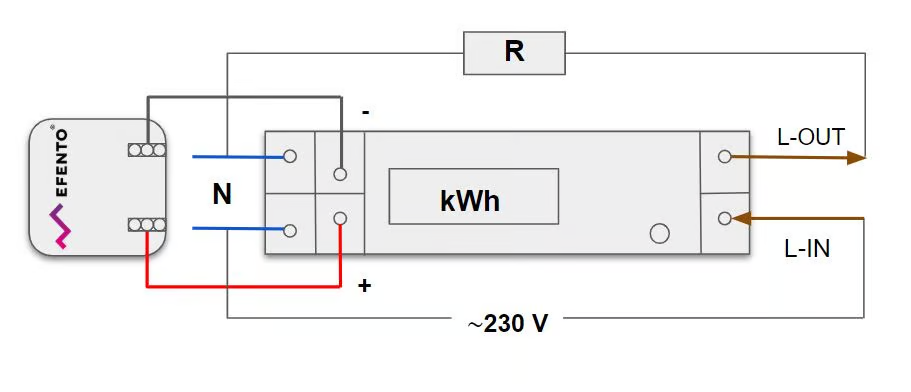

Conexión al contador eléctrico
Cuando se conecta a un contador eléctrico, el cableado del contador de pulsos Efento se realiza a la salida SO del contador.
